उत्पाद विवरण
उत्पाद विशिष्टताएँ
| मानकों | एएसटीएम बी152/एएसटीएम बी75/एएसटीएम बी111 |
| ट्यूब सामग्री | C11000 / C12200 / CuNi 90/10 |
| फिन सामग्री | तांबे की पट्टी या CuNi पट्टी |
| बाहरी व्यास (ओडी) | 12 मिमी - 38 मिमी (अनुकूलन योग्य) |
| दीवार की मोटाई (डब्ल्यूटी) | 0.7-2 मिमी (अनुकूलन योग्य) |
| फिन ऊंचाई | 6-15 मिमी (अनुकूलन योग्य) |
| पंख की मोटाई | 0.2-0.5 मिमी (अनुकूलन योग्य) |
| ट्यूब की लंबाई | अनुरोध पर अनुकूलित किया जा सकता है |
| स्थिति | एनील्ड / तनाव से राहत मिली |

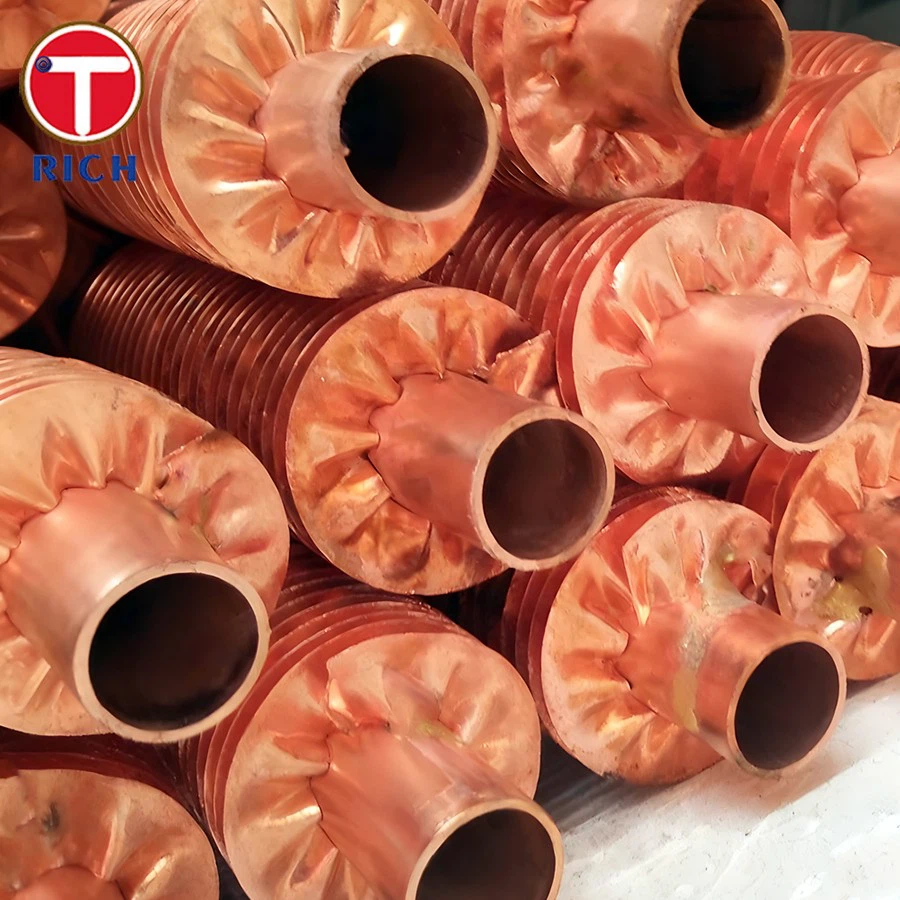

C11000 सर्पिल घाव फिन ट्यूब में तांबे की मात्रा कम से कम 99.90% और 388 W/(m·K) तक की तापीय चालकता है, जो 316L स्टेनलेस स्टील की तुलना में 25 गुना अधिक है, जो उन्हें मानक आवासीय और वाणिज्यिक एचवीएसी सिस्टम के लिए उपयुक्त बनाती है।
C12200 फ़ॉस्फ़ोरस-डीऑक्सीडाइज़्ड तांबे की ट्यूब वेल्डिंग के दौरान हाइड्रोजन भंगुरता के प्रति उत्कृष्ट प्रतिरोध प्रदर्शित करती हैं। C11000 की तुलना में, वे वेल्डिंग कॉम्प्लेक्स पाइपिंग सिस्टम के लिए और केंद्रीय एयर कंडीशनिंग इकाइयों में उपयोग के लिए बेहतर अनुकूल हैं, जो बार-बार शुरू होने - के चक्र या लंबी अवधि के निरंतर संचालन के अधीन हैं।
CuNi 90/10 तांबा {{2}निकल मिश्र धातु ट्यूब उच्च लवणता वाले समुद्री जल और क्लोराइड {{4}युक्त खारे पानी का सामना करते हैं, जो उन्हें उच्च लवणता और नमी वाले कठोर वातावरण, जैसे समुद्री जहाजों और तटीय क्षेत्रों में एचवीएसी सिस्टम, के लिए आदर्श बनाते हैं।
अनुकूलित सेवाएँ
- TORICH अनुकूलन योग्य सामग्री विकल्प प्रदान करता है, जो बेस ट्यूब और फिन सामग्री के लचीले संयोजन की अनुमति देता है, जैसे कि CuNi 70/30 फिन के साथ CuNi 90/10 बेस ट्यूब।
- फिन की ऊंचाई, मोटाई और रिक्ति को गर्मी हस्तांतरण और दबाव ड्रॉप को संतुलित करने के लिए विशिष्ट आवश्यकताओं को पूरा करने के लिए तैयार किया जा सकता है। उन्नत फिन डिज़ाइन, जैसे लौवरेड या नालीदार फिन भी उपलब्ध हैं।
- ट्यूब के सिरों को फ़्लेयरिंग, स्वैगिंग, फ़्लैंगिंग, स्क्वेरिंग या चैम्फरिंग द्वारा संसाधित किया जा सकता है; यह द्वितीयक वेल्डिंग की आवश्यकता को समाप्त कर देता है और एयर कंडीशनिंग हीट एक्सचेंजर्स, कंडेनसर और बाष्पीकरणकर्ताओं के लिए कनेक्शन के साथ सीधी संगतता सुनिश्चित करता है।
रासायनिक संरचना
| तत्व | घन (%) | नी (%) | फ़े (%) | P (%) | अन्य |
|---|---|---|---|---|---|
| C11000 | 99.90 से अधिक या उसके बराबर | - | - | - | अशुद्धियों का पता लगाएं |
| C12200 | 99.90 से अधिक या उसके बराबर | - | - | 0.015–0.040 | अशुद्धियों का पता लगाएं |
| क्यूएनआई 90/10 | संतुलन | 9.0–11.0 | 1.0–1.8 | - | एमएन, ट्रेस तत्व |
यांत्रिक विशेषताएं
| संपत्ति | तन्यता ताकत (एमपीए) | नम्य होने की क्षमता (एमपीए) | बढ़ाव (%) | कठोरता (एचवी) |
| C11000 | 210 से अधिक या उसके बराबर | 60 से अधिक या उसके बराबर | 40 से अधिक या उसके बराबर | 40–70 |
| C12200 | 220 से अधिक या उसके बराबर | 70 से अधिक या उसके बराबर | 35 से अधिक या उसके बराबर | 45–75 |
| क्यूएनआई 90/10 | 300 से अधिक या उसके बराबर | 120 से अधिक या उसके बराबर | 30 से अधिक या उसके बराबर | 80–120 |
संभावित वैकल्पिक ग्रेड
- कुछ औद्योगिक शीतलन या उच्च तापमान वाले ग्रिप गैस अनुप्रयोगों के लिए, बेहतर दबाव और तापमान प्रतिरोध के कारण स्टेनलेस स्टील (304/316) बेस ट्यूब वाले स्टेनलेस स्टील पंख वाले ट्यूबों पर विचार किया जा सकता है।
- CuNi 70/30, CuNi 90/10 की तुलना में समुद्री जल प्रवाह प्रेरित संक्षारण और जैव ईंधन के लिए बेहतर प्रतिरोध प्रदान करता है, जो इसे अपतटीय HVAC प्रणालियों के लिए उपयुक्त बनाता है।
- आवासीय एचवीएसी प्रणालियों के लिए, एल्यूमीनियम मिश्र धातु (एए 1100/3003) एक व्यवहार्य विकल्प हैं, क्योंकि वे तांबे की तुलना में अधिक लागत प्रभावी हैं।
आवेदन क्षेत्र
उनकी उत्कृष्ट तापीय चालकता के लिए धन्यवाद, सर्पिल घाव फिन ट्यूब केंद्रीय एयर कंडीशनिंग सिस्टम, चिलर हीट एक्सचेंजर्स, एयर कूल्ड कंडेनसर, रूफटॉप एचवीएसी इकाइयां, फैन कॉइल इकाइयां (एफसीयू), हीट रिकवरी वेंटिलेशन सिस्टम (एचआरवी / ईआरवी), वाणिज्यिक भवन एचवीएसी सिस्टम और समुद्री एयर कंडीशनिंग कंडेनसर जैसे अनुप्रयोगों के लिए उपयुक्त है।
उत्पाद दिखाएँ
परीक्षण उपकरण
फैक्टरी उपकरण
अचार बनाने का उपकरण
उत्पाद पैकेज
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या इन पंखों वाली नलियों को यू-आकार में मोड़ा जा सकता है?
उत्तर: हाँ. उनकी एनील्ड, नरम अवस्था में, हमारी पंखों वाली नलियों को मोड़ा जा सकता है, बशर्ते कि पर्याप्त झुकने वाली त्रिज्या बनाए रखी जाए (मोड़ अनुभाग में पंखों को हटाने या चपटा करने की आवश्यकता होती है)।
प्रश्न: क्या CuNi 90/10 फिनड ट्यूबों को अतिरिक्त एंटी-संक्षारण या एंटी---फाउलिंग उपचार की आवश्यकता होती है?
उत्तर: किसी अतिरिक्त उपचार की आवश्यकता नहीं है. फैक्ट्री छोड़ने से पहले उत्पादों को निष्क्रियता और गंदगी-विरोधी कोटिंग उपचार से गुजरना पड़ता है, जिससे आर्द्र, नमक स्प्रे, या संक्षारक वातावरण में सीधे उपयोग की अनुमति मिलती है।
प्रश्न: पारंपरिक एंबेडेड या स्लीव प्रकार के फ़िनड ट्यूबों की तुलना में सर्पिल रूप से घुमावदार पंख वाली ट्यूब क्या फायदे प्रदान करती हैं?
ए: सर्पिल रूप से घाव वाले पंखों को वेल्डिंग या उच्च शक्ति वाले यांत्रिक बंधन के माध्यम से बेस ट्यूब के साथ एकीकृत किया जाता है, जिससे आस्तीन प्रकार ट्यूबों में पाए जाने वाले संपर्क थर्मल प्रतिरोध को समाप्त कर दिया जाता है और गर्मी हस्तांतरण दक्षता 15-30% बढ़ जाती है। वे कंपन और थर्मल शॉक के प्रति बेहतर प्रतिरोध भी प्रदान करते हैं, जिससे यह सुनिश्चित होता है कि पंख ढीले या अलग न हों।
